Segmentação de Redes com Virtual LAN (VLAN)

VLANs na Prática: Conceitos, Desafios e Como Configurar sua Rede

1. O Problema: Um Único Domínio de Broadcast

🔄 Desafios de redes sem segmentação

Em redes onde todos os dispositivos estão no mesmo domínio de broadcast:

• Todo dispositivo recebe os broadcasts;
• Há aumento do tráfego desnecessário;
• Pode haver lentidão, congestionamentos e até tempestades de broadcast;
• A comunicação direta entre dispositivos representa um risco de segurança.

Quanto maior a rede, maior o impacto de um único domínio de broadcast.

---

2. A Solução: Segmentação com VLANs

🧩 O que são VLANs?

As VLANs (Virtual Local Area Networks) permitem dividir logicamente a rede em múltiplos domínios de broadcast, mesmo que os dispositivos estejam fisicamente conectados ao mesmo switch.

✅ Benefícios do uso de VLANs

• 📉 Redução do tráfego de broadcast
• 🔒 Aumento da segurança por isolamento lógico
• 🛠️ Organização por departamentos ou funções
• ⚙️ Facilidade de gerenciamento e escalabilidade

---

3. Boas Práticas no Uso de VLANs

📌 Planejamento e implementação inteligente

• Planeje a segmentação com base em funções, departamentos ou níveis de segurança;
• Evite VLANs muito grandes para não recriar o problema de broadcast excessivo;
• Configure VLANs nativas com segurança para evitar ataques como VLAN hopping;
• Implemente ACLs (Access Control Lists) entre VLANs para controlar o tráfego;
• Documente bem a estrutura das VLANs;
• Monitore o tráfego entre VLANs, principalmente quando há roteamento (inter-VLAN routing).

---

4. Como Configurar VLANs na Prática

⚙️ Ambiente Utilizado e Requisitos

• Emulador de Rede: PnetLab.
• Virtualização: Virtual Box.
• Virtualização: Imagens de switchs instalados.
• Conhecimento: conhecimentos básicos sobre CLI do IOS.

---

⚙️ Configuração das Interfaces(SVI da Vlan1) dos Switchs S1 e S2

Interface do S1

S1(config)#interface vlan 1
S1(config-if)#ip add 10.10.10.4 255.255.255.0

Interface do S2

S2(config)#interface vlan 1
S2(config-if)#ip add 10.10.10.5 255.255.255.0

⚙️ Configuração dos Ips nos Clientes

⚙️ Configuração das Vlans, os Acessos e a Intercace Trunk

⚙️ Criação das Vlans no S1

! Criação das VLANs (mesmas do S1)
vlan 10
 name RH
vlan 20
 name Sales
vlan 30
 name Marketing

! Adiconar as interfaces do tipo access nas Vlans 10 e 20
interface e0/2
 switchport mode access
 switchport access vlan 10
 description VPC3 (RH)

interface e0/3
 switchport mode access
 switchport access vlan 10
 description VPC6 (RH)

interface e1/0
 switchport mode access
 switchport access vlan 20
 description VPC9 (Sales)

interface e1/1
 switchport mode access
 switchport access vlan 20
 description VPC10 (Sales)

# Interfaces Trunk (ligação com S1)
interface e0/0
 switchport trunk encapsulation dot1q
 switchport trunk allowed vlan 1,10,20,30
 switchport mode trunk
 description Trunk para S1 (e0/0)

interface e0/1
 switchport trunk encapsulation dot1q
 switchport trunk allowed vlan 1,10,20,30
 switchport mode trunk
 description Trunk para S1 (e0/1)

⚙️ Criação das Vlans no S2

! Criação das VLANs
vlan 10
 name RH
vlan 20
 name Sales
vlan 30
 name Marketing

! Adiconar as interfaces do tipo access nas Vlans 10 e 20
interface e0/2
 switchport mode access
 switchport access vlan 20
 description (Sales)

interface e0/3
 switchport mode access
 switchport access vlan 20
 description (Sales)

interface e1/0
 switchport mode access
 switchport access vlan 30
 description (Marketing)

interface e1/1
 switchport mode access
 switchport access vlan 30
 description VPC10 (Marketing)

# Interfaces Trunk (ligação com S1)
interface e0/0
 switchport trunk encapsulation dot1q
 switchport trunk allowed vlan 1,10,20,30
 switchport mode trunk
 description Trunk para S1 (e0/0)

interface e0/1
 switchport trunk encapsulation dot1q
 switchport trunk allowed vlan 1,10,20,30
 switchport mode trunk
 description Trunk para S1 (e0/1)

⚙️ Verificar as Configurações no S1

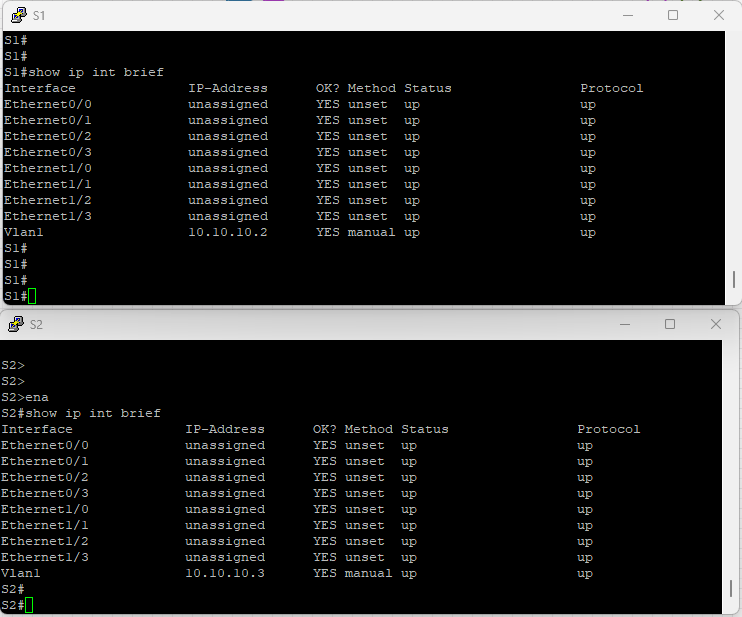

Verificar as interfaces configuradas dos Switchs

Verificar as Interfaces Trunk configuradas dos Switchs

Verificar as Vlans configuradas dos Switchs

⚙️ Testes de Conectividade

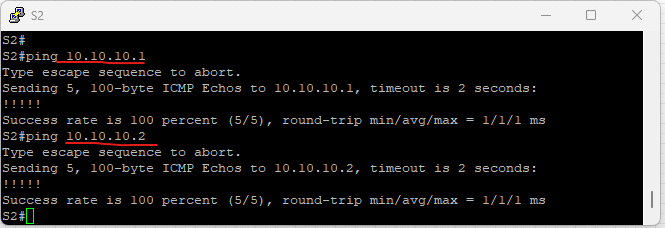

Os Switchs S1 e S2, conseguem se comunicar atraves vlan de gestão (Vlan1, rede 10.10.10.0/24)

O Computador VPC3 consegue se comunicar apena com VPC8 por pertencerem a mesma Vlan 10/RH, mas não consegue com VPC4 por pertencer a Vlan 20/Salees

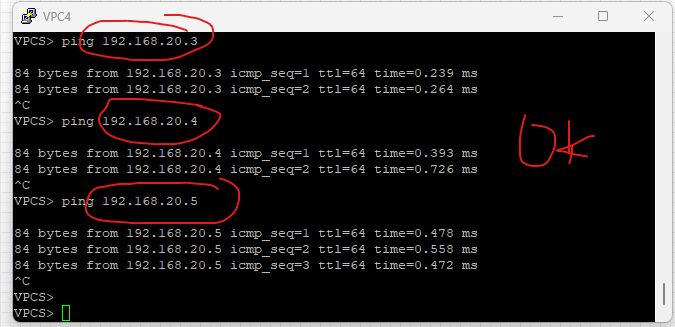

O Computador VPC4 da Vlan 20/Sales consegue se comunicar com VPC5, VPC6 e VPC7 por pertencerem a mesma Vlan 20/Sales, apesar de estarem em Switchs diferentes O Trunk configurado permite que os computadores se comuniquem.

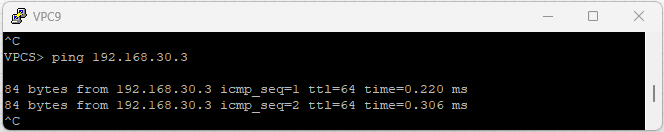

O Computador VPC9 da Vlan 20/Marketing consegue se comunicar com VPC10, VPC6 e VPC7 por pertencerem a mesma Vlan 30/Marketing

⚙️ Conclusão

A configuração e documentação da topologia de rede foram concluídas com sucesso. A rede foi corretamente segmentada por VLANs, refletindo os diferentes departamentos, com as seguintes garantias:

• ✅ Segmentação lógica completa: Cada grupo de dispositivos está isolado em sua respectiva VLAN.
• ✅ Trunks ativos entre switches: Permitem a propagação de VLANs como a Sales (VLAN 20) entre S1 e S2.
• ✅ Sem roteamento entre VLANs: A topologia respeita o isolamento, pois não há roteador nem switch de camada 3.
